GestIC手勢控制解決方案，為物聯網設備帶來了直觀的界面
北京時間07月17日消息，寶威科技網訊，基于MGC3x30 GestIC的手勢控制解決方案。平板電腦和智能手機幫助我們推廣了使用手勢控制電子設備的理念。手指捏合已成為縮小屏幕對象的代名詞；使用兩根及以上的手指滑動屏幕，可從一個圖片或應用滑動至另一個圖片或應用。我們現在完全熟悉了這些簡單的動作。
隨著這些手勢的日常使用，它們開始延伸到其他技術領域。這對于汽車應用而言很重要，能夠在不分散駕駛員注意力的情況下實現控制功能。通常，此類手勢界面用作儀表板交互顯示屏的輔助部分。但是，手勢界面的關鍵優勢是它不需要復雜的視覺顯示。設備上的聲音消息或燈光配置變化，可用于指示手勢已被識別以及狀態已經變化。因此，在作為物聯網 (IoT) 的一部分提供環境智能的設備中，手勢界面將是非常有用的。
無需圖形界面的設備手勢比智能手機上的手勢更加簡單，后者通常會對使用手指數量的變化做出響應。這些更簡單的界面通?；谡皇值囊苿?。在傳感器面板前做向上掃動手勢，可指示室內控制系統開燈。水平掃動手勢可指示供暖控制系統提高或降低溫度。手指快速輕拂，可以前進到另一項功能，或者指示娛樂系統前進到下一個音軌。手勢的含義可以變化，具體取決于傳感器面板處于何種模式，或許簡單的 LED 報警器圖標或語音消息會告訴用戶哪一種模式是活動的。通過與室內各個系統建立網絡連接，傳感器面板可以控制多種功能，這也是物聯網基礎設施的主要優勢之一。傳感器面板可以集成到桌子、墻壁控制以及揚聲器等電子設備中。多部設備可同時與物聯網系統協調，在室內的不同位置提供便利的控制。有多種方式可以檢測手勢動作，包括攝像頭和接近傳感器。但是，在物聯網應用中，成本是一大問題?；跀z像頭的解決方案需要復雜的軟件來處理圖像，但實現了很高的靈活性，并具備了識別多種不同手勢的能力。電場傳感器則擁有更低的成本且操作更簡單。該傳感器使用由交流電驅動的電極，在物體表面上方形成電場?？梢赃x擇頻率將電磁的磁場分量降至最低，并形成準靜態近場，當傳導性物體（例如手）移動到范圍內，會對該電場產生干擾。

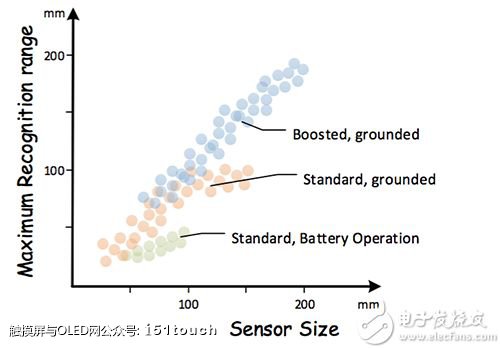

標準和升壓傳感器類型的識別范圍分布圖

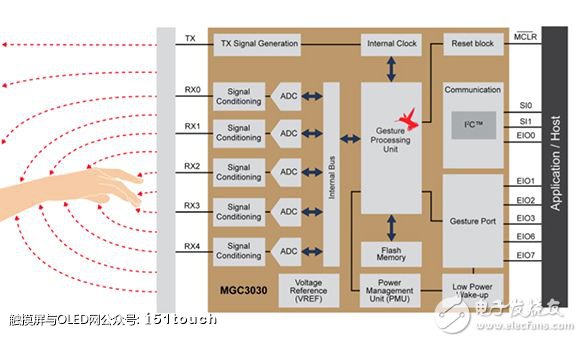

該設計提供標準和升壓傳感器兩種選擇。標準傳感器適合通常采用電池供電的小型設備，這些設備與地面有弱連接。升壓傳感器類型使用更高的發射電壓，適合具有接地連接的大型設備，包括需要較大識別范圍的設備。使用標準傳感器配置，接地連接可提供通常高達 100 mm 的更大識別范圍，而電池供電的未接地設備的識別范圍僅為 50 mm。傳感器形狀大約為方形或圓形，寬高比不超過 1:3。GestIC 硬件識別人手的電中心點，當該點在傳感器范圍內移動時，還可跟蹤該點。用戶手的 XY 位置被最多四個傳感器電極拾取。第五個連接可用作按鈕或中心電極，以識別簡單的“按鈕觸摸”手勢。
為了簡化在系統中的集成，GestIC 器件包含自身的手勢處理固件，存儲在內部閃存中。該固件包括基于隱馬爾可夫模型的 Colibri Suite 數字信號處理 (DSP) 算法，可執行各種功能，例如接近檢測、位置跟蹤和手勢識別。它們還能夠使用基于消息的接口，將狀態更新發送至微控制器 (MCU)，另外還提供了處理固件更新的功能。MCU 和 MGC3X30 之間的通信是使用 I2C 兼容雙線串行接口實現的。這使 MCU 能夠讀取傳感器數據，并將控制消息發送至芯片。它提供一個地址引腳，用于在同一總線上的最多兩個 MGC3X30 器件之間進行選擇。GestIC 固件會更新傳感器讀數，默認速率為 5 ms，每次會更新串行端口消息緩沖區，并將傳輸狀態 (TS) 線拉低，指示有可用的新讀數。
